ArcGIS: Membagi Line berdasarkan Data Tabel (Excel, .dbf, .txt, .csv)



Langkah Umum Memotong Line berdasarkan Jarak di Excel di ArcGIS 10.8:

1. Pastikan data Tabel (Excel, .dbf, .txt, .csv) siap digunakan

• File Excel Anda sebaiknya punya kolom seperti:
•

Catatan:

• Jika hanya satu garis sungai maka nilai Route_ID semua diberi angka 1 sesuai dengan nilai Route_ID pada Shapefile (1)
• Distance_M dalam satuan meter
• Anda sudah memiliki 2 file

1. Shapefile = Sungai (sebagai contoh 1 line)
2. Tabel Excel dengan jarak tertentu



2. Buka ArcMap dan muat polyline sungai Anda

• Tambahkan shapefile atau feature class polyline Anda (Sungai).

3. Buat event point dari Tabel (Excel, .dbf, .txt, .csv)

• Tambahkan file Tabel ke ArcMap (Add Data > pilih Tabel).  (Sebaiknya dalam bentuk  .dbf, .txt atau.csv)
• Gunakan Linear Referencing:
• Pastikan polyline sungai Anda memiliki route (Route_ID dan measure (M) values). Kalau belum, lanjutkan ke langkah berikutnya.

4. Buat Route dari Polyline

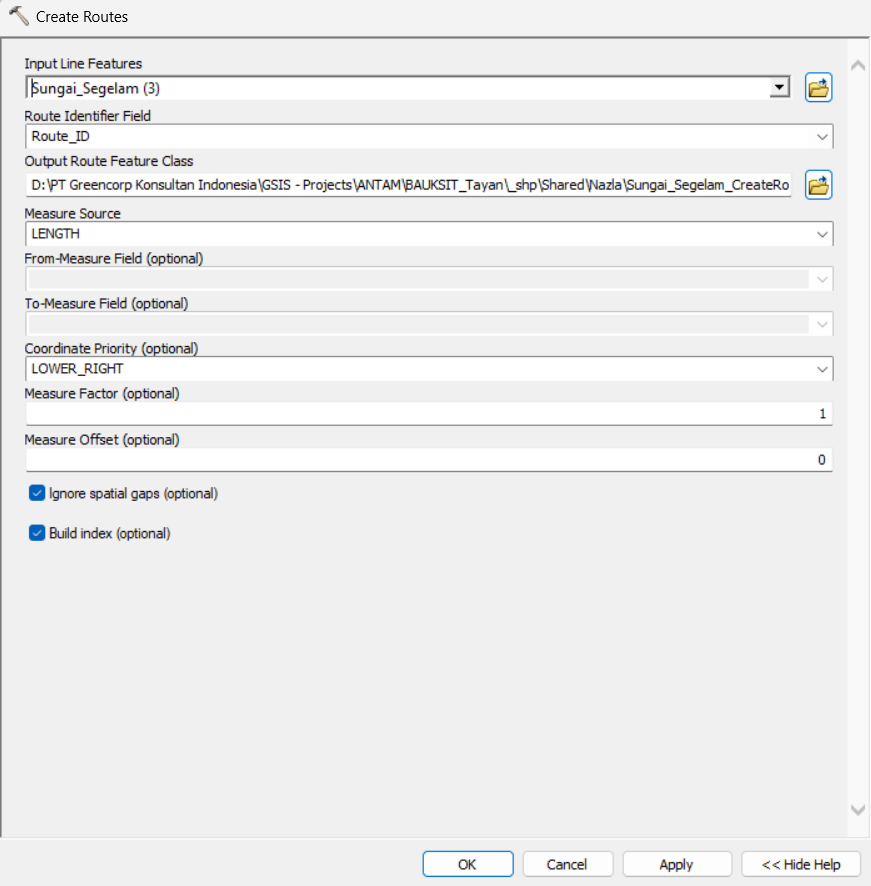

• Gunakan tool: Create Routes (ArcToolbox > Linear Referencing > Create Routes)
• Input: Polyline sungai
• Route Identifier: Buat field ID (misalnya “Route_ID”)
• Measure Source: “Length” atau tentukan sendiri
• Output: Feature baru akan mengahasikan Tipe Polyline M
• Coordinate Priority (optional) Sesuaikan dari mana titik 0 dimulai
•

•
•



5. Buat titik berdasarkan jarak dari Excel

• Gunakan tool: Make Route Event Layer
• Route: layer hasil “NamaFile_Create Routes”
• Table: Excel Anda (pastikan kolom jarak bernama sesuai, misalnya “Distance_M”)
• Event type: Point Events
• Route Identifier: Harus sama dengan yang di “Create Routes”
• Measure: kolom jarak dari Excel
• Hasilnya: Titik-titik di sepanjang sungai pada posisi yang sesuai

6. Potong garis berdasarkan titik-titik

• Gunakan tool: Split Line at Point
• Input: polyline sungai
• Point: hasil dari langkah 5 (event layer)
• Tolerance: misalnya 1 meter (jika perlu)

7. Simpan hasilnya sebagai shapefile baru

• Gunakan Export Data dari hasil pemotongan untuk menyimpan sebagai shapefile.

1. Pastikan sungai Anda dalam format Polyline

• Harus berupa single polyline (bukan multipart atau banyak segmen).
• Kalau lebih dari satu baris: lakukan Dissolve (tool: Dissolve) tanpa field (untuk menyatukan jadi satu garis).
• Kalau garis sungai Anda terdiri dari banyak segmen, pertimbangkan menyatukannya dengan Dissolve berdasarkan satu field umum (misalnya “Nama Sungai”).

2. Buat Route dari Polyline

• Tool: Create Routes
• Input: Feature sungai
• Route Identifier: Buat field baru, isi semua dengan nilai 1 (sama dengan Route_ID di Excel).
• Measure Source: "Length" (otomatisasi M-value dari panjang garis).
• Output: Simpan sebagai feature class baru

3. Pastikan Excel Anda cocok

• Ubah kolom Distance_M dari meter ke kilometer jika perlu disesuaikan dengan satuan M yang digunakan (tapi jika di "Create Routes" tadi Anda set panjang dalam meter, tidak perlu ubah).
• Simpan file sebagai .dbf atau .csv jika file .xlsx tidak terbaca.

4. Buat Titik Berdasarkan Distance

• Tool: Make Route Event Layer
• Route Features: hasil dari "Create Routes"
• Table: Excel Anda
• Route ID: Route_ID
• Measure Field: Distance_M
• Output: Titik-titik sepanjang sungai
